Для того что бы из глины сделать посуду мало её слепить,нужно её ещё и правильно обжечь. Температура обжига глиняных изделий составляет 1000°С. Поэтому справится с такой задачей может только специальная печь.
Электрическая печь для обжига бывает двух видов муфельная,когда нагревательный элемент располагается вокруг емкости из огнеупора (муфеля), и камерной.
В камерной печи нагревательный элемент находиться внутри емкости. Именно камерную печь из старой стиральной машины и решил сделать автор.
Инструменты и материалы.
Корпус стиральной машины;
Сварочный аппарат;
Огнеупорный кирпич;
Нагревательный элемент (спираль);
Базальтовая вата;

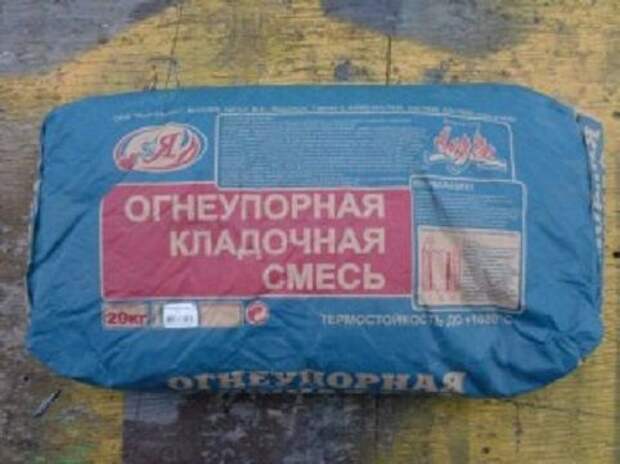

Огнеупорная кладочная смесь;
Электромонтажные материалы;
Лист металла;
Труба.

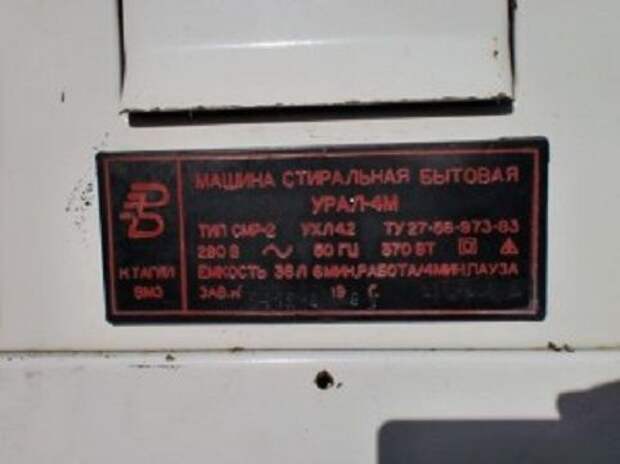

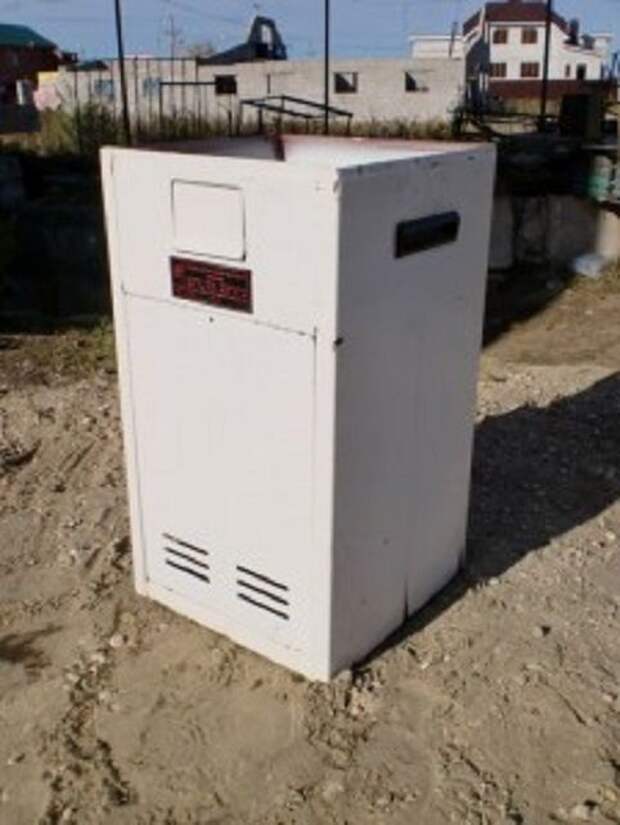

Разобрав стиральную машинку автор оставляет от нее только корпус.

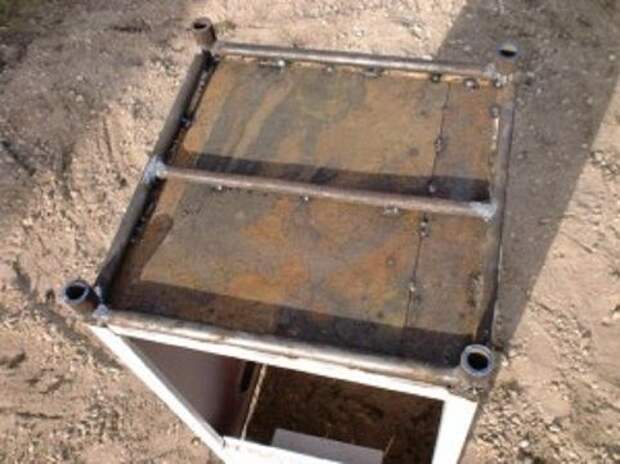

Так как нагрузка на корпус печи будет большой он укрепляет нижнюю часть приварив поперек 15мм трубу. Точно также укрепляет и верх боковые и заднюю стенки. На углах нижней части приваривает ножки из обрезков трубы большего диаметра.

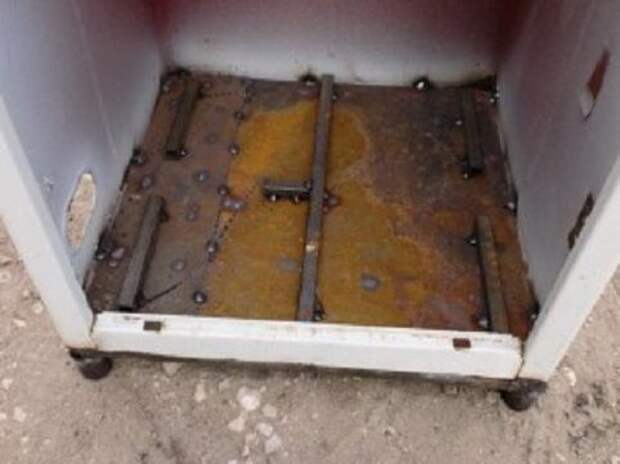

Изнутри на дно печи приваривает квадратная труба, как бы поделив его на секции.

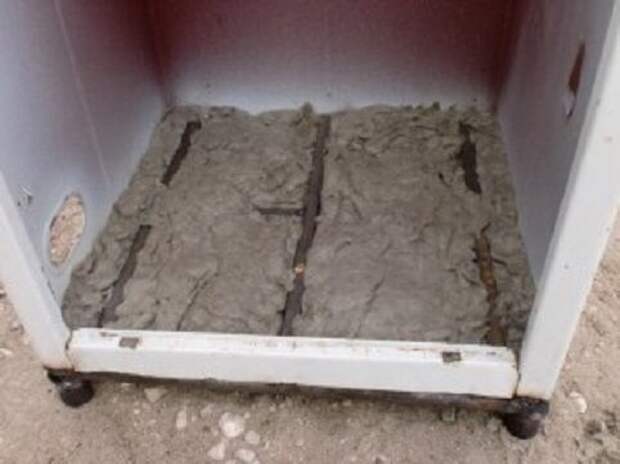

Укладывает на дно базальтовую вату.

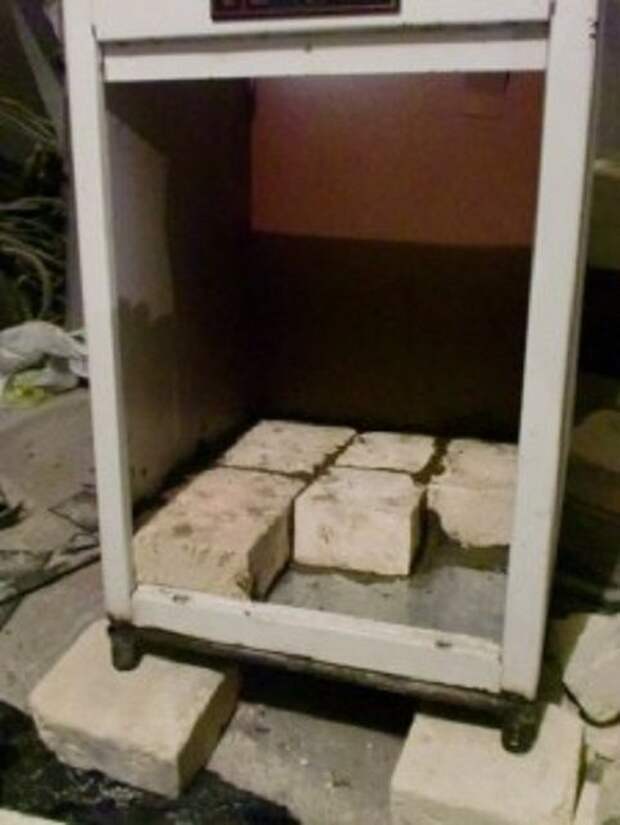

Вырезав по размеру закрывает нижнюю часть листом железа. На железо начинает класть кирпич.
Для укладки кирпича на железный лист к огнеупорной кладочной смеси добавляет цемент в пропорции до 30%. Если кирпич кладется на кирпич цемент добавлять не нужно.
Замочив кирпич как можно плотнее кладет его на приготовленный раствор.
Стенки выкладывает так чтобы кверху они сужались,образуя трапецию. Между кирпичом и корпусом укладывает базальтоваю вату и закрывает листом железа.

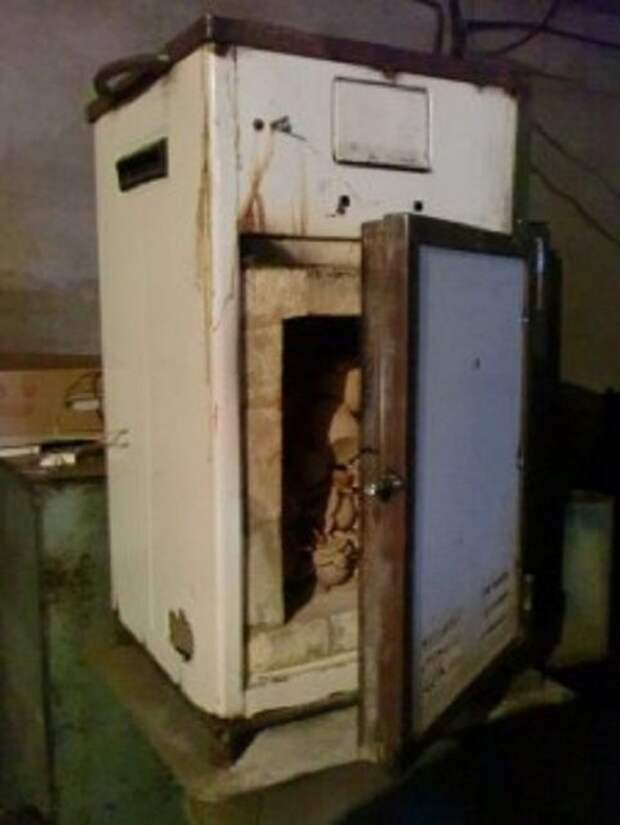

Дверь тоже выкладывается кирпичем изнутри, по периметру усиливается уголком. К двери привариваются петли.

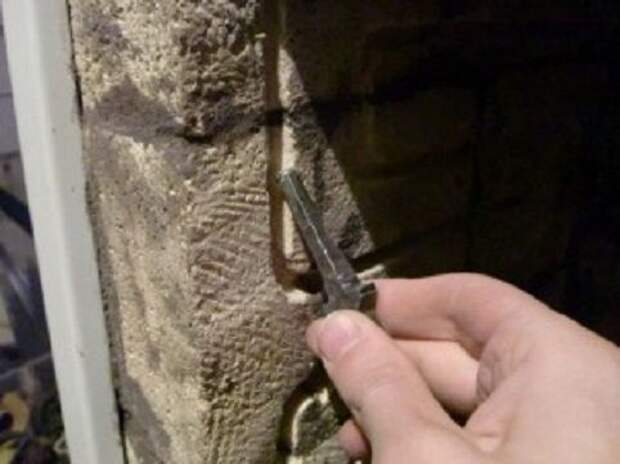

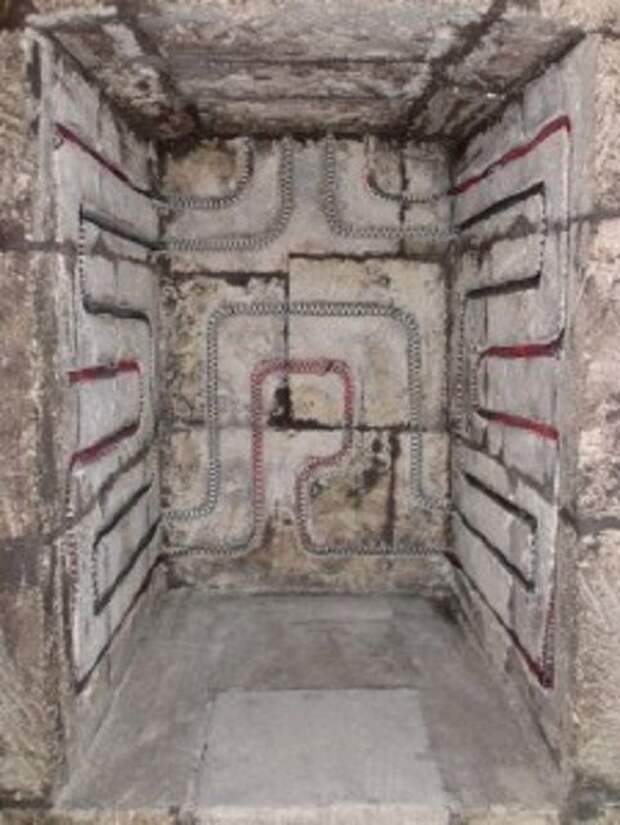

Далее в кирпиче выдалбливает канавку под нагревательный элемент. В печи будет два независимых контура.

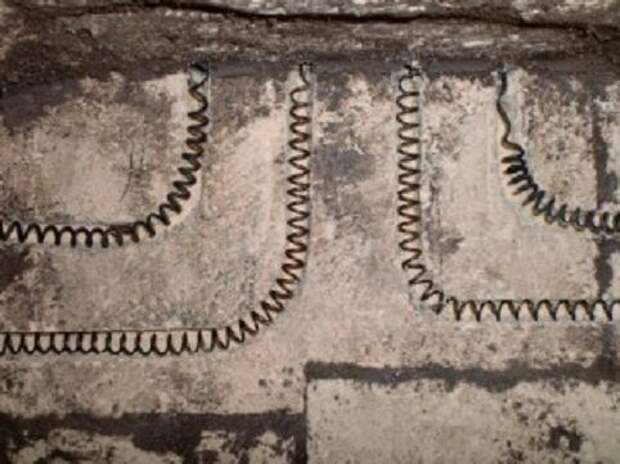

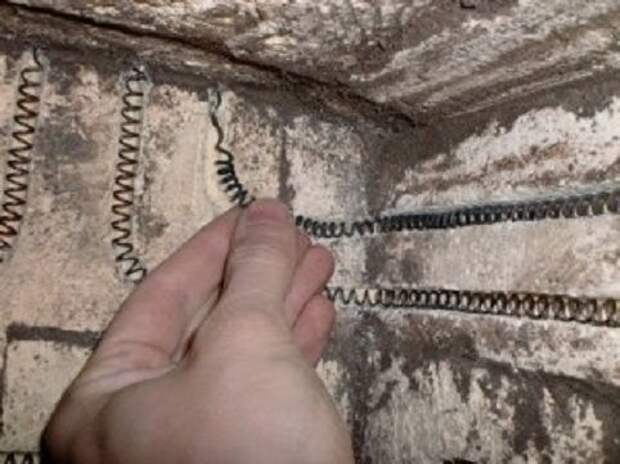

Нагревательный элемент представляет из себя спираль из нихромовой проволоки диаметром 1,5 мм. Виток спирали около 12 мм. Уложив в канавку спираль, так что бы она не соприкасалась друг с другом, закрепляет её. Концы выводит на верх.

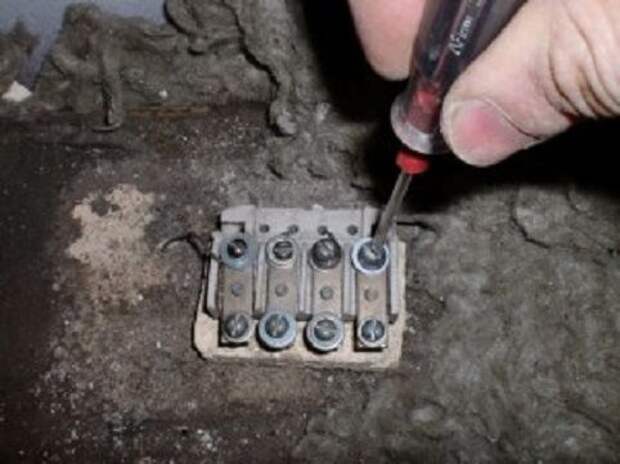

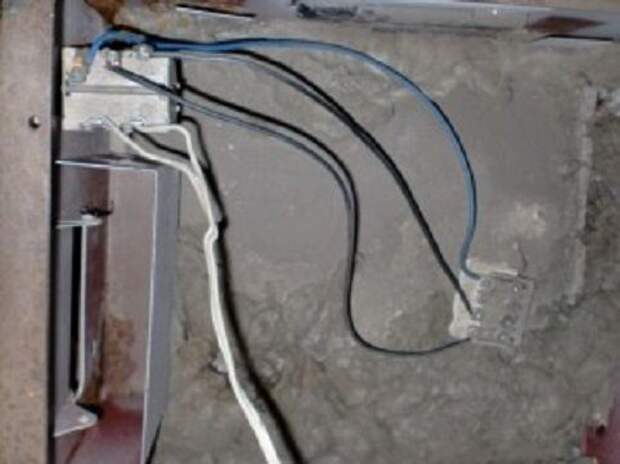

Закрепляет концы спирали на распределительной планке.

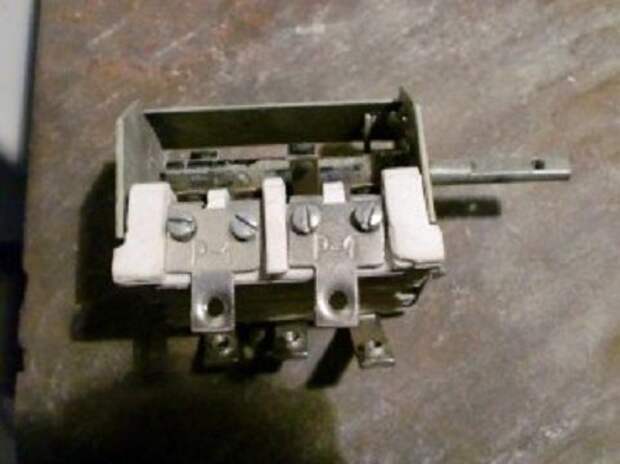

Далее устанавливает выключатель. Для печи автор установил выключатель при включении которого работает один контур или два последовательно или параллельно.
Для этого установив выключатель с двумя разъемами вверху, к которым он подключил фазу и ноль и тремя снизу, к которым подключил выходы на распределительной планке. Причем синий провод замыкает два крайних контакта.
Теперь при включении последовательно двух контуров печь начинает прогреваться со средней температурой.
Переключив выключатель начинает греться на полную мощность один нижний контур. Еще раз повернув рукоять переключателя подключаются два контура параллельно и печь прогревается до самой большой температуры.
