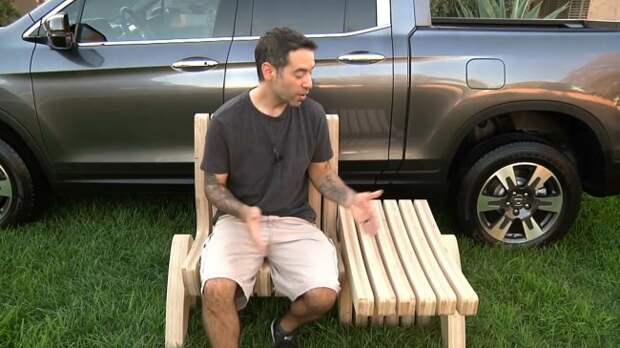

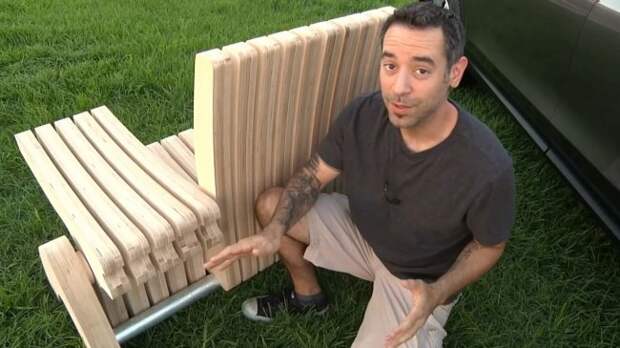

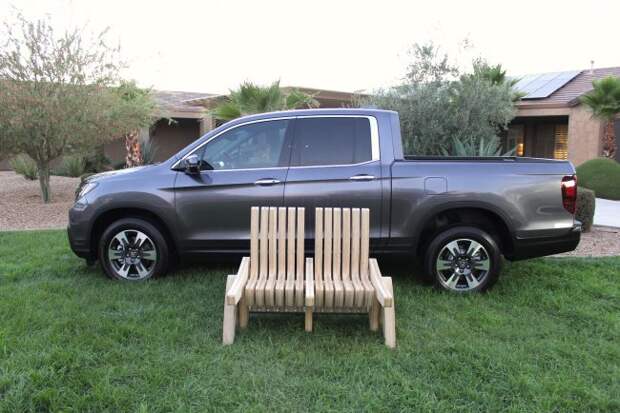

Лавка, стол, двухместная скамья, кресло для двоих и стул со встроенным столиком. Обо всём этом поговорим сегодня. Лавка-трансформер будет также перевозиться в кузове автомобиля Honda Ridgeline. Но прежде автор покажет нам, как работает эта лавка. В неё заложена невероятно простая, но очень умная система. В своей основе лавка имеет две трубы, идущих от края до края. Одна труба позволяет элементам вращаться, а вторая служит своего рода опорой или замком.
Всё, что нужно сделать, это немного приподнять сегмент конструкции и слегка толкнуть вперёд. Это вторая позиция. Если Вы хотите вернуть всё в исходное положение, это так же легко, как и предыдущее движение: проворачиваем, слегка приподнимаем и ставим в упор.
Автор вдохновился этим проектом после просмотра видеороликов нескольких европейских дизайнеров. И вот он представляет свою интерпретацию конструкции.
Материалы.
- Листовая фанера
- Столярный клей
- Стальная труба 2.5 дюйма
- Шпаклевка
- Бумага.
Инструменты, использованные автором.
- Электрический лобзик
- Ручной фрезер
- Шуруповерт
- Коронки по дереву
- Сабельная пила.
- Напильник, тиски
- Орбитальная шлифовальная машинка.
Процесс изготовления.

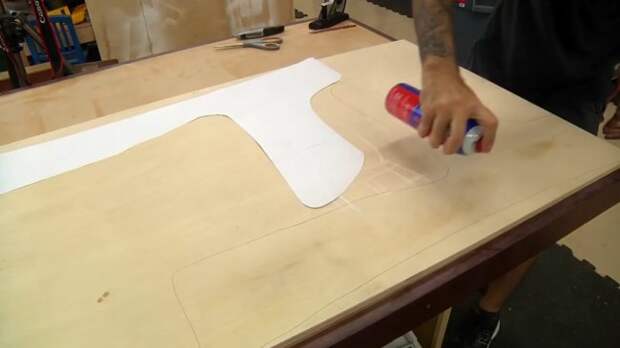

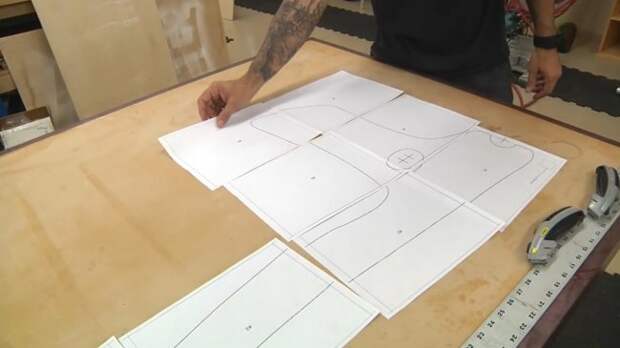

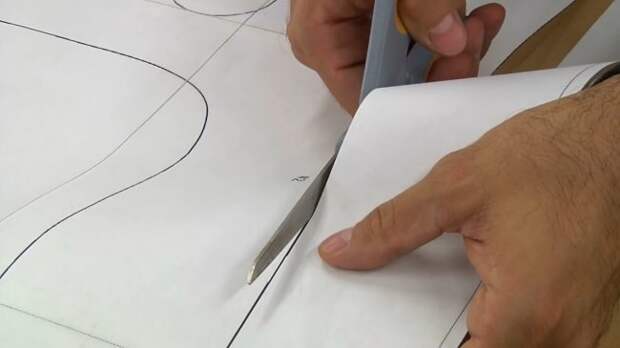

Итак, к делу. Распечатываем два шаблона для боковой и основной частей. Затем вырезаем по контуру, и приклеиваем к фанере.

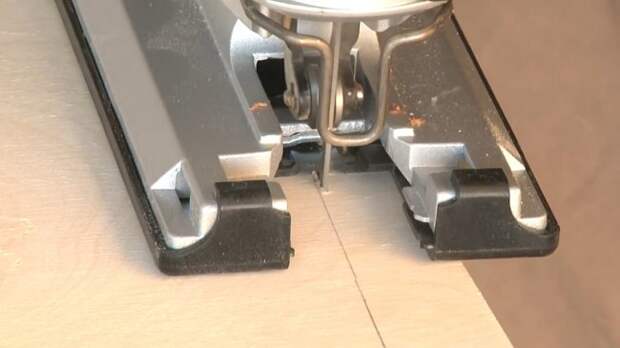

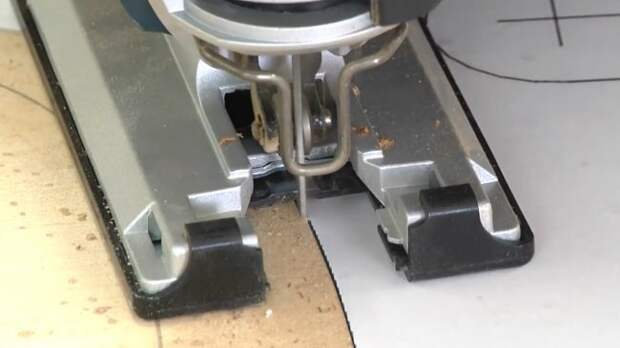

Для вырезания контура изделия используем тонкое зубчатое лезвие для электрического лобзика. Движемся как можно точнее по линии контура бумажного шаблона.
Зачищаем всё напильником, рашпилем или наждачной бумагой.

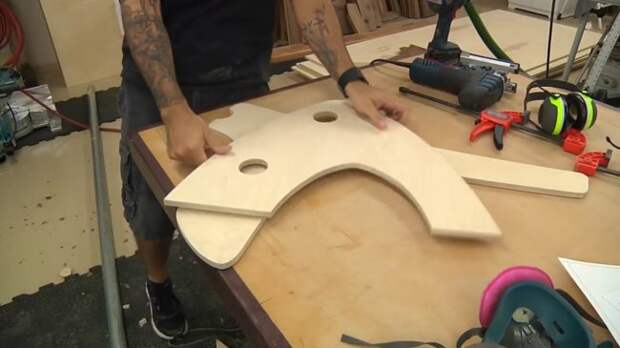

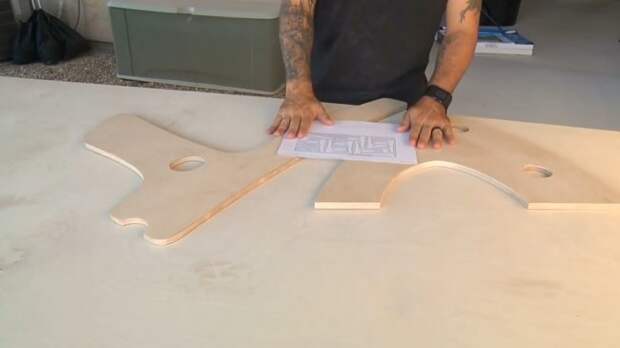

И вот у нас два готовых шаблона.
Ridgeline способна удерживать четыре листа фанеры, и это здорово, потому что для проекта потребуется пять фанерных листов.
Набрасываем форму шаблона на листе фанеры толщиной в 3/4 дюйма согласно расположению элементов в плане.
Грубо вырезаем каждый элемент с помощью лобзика. Кузов Honda Ridgeline - это отличное место, где можно развернуть проект.
При вырезании финальных/завершающих сегментов следует удостовериться, что по крайней мере двое из них остались цельными, без отверстий. Почему - автор расскажет позднее.

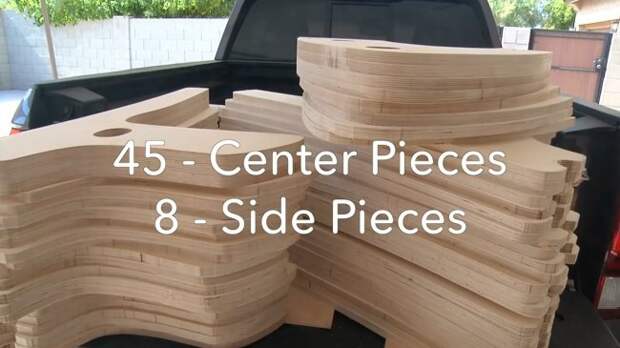

Понадобиться 45 деталей L-образной формы и ещё 8 для боковых опор. Это действительно большой объём работы. И самое время пригласить друзей, но при одном условии: если они знают, как пользоваться электролобзиком и принесут с собой пиццу.

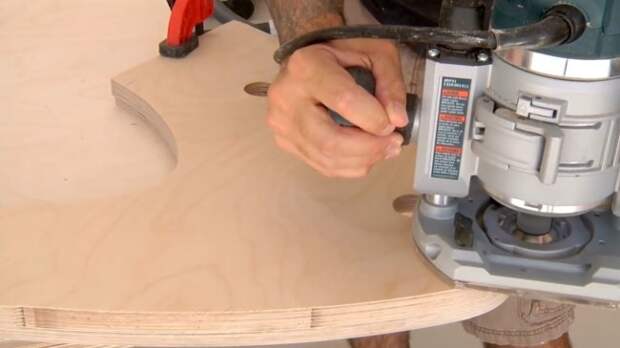

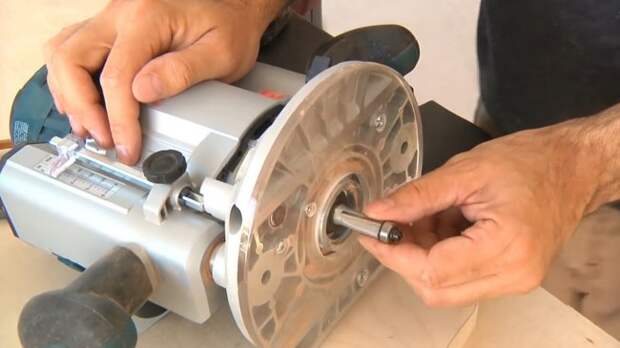

Для придания окончательной формы деталям применим фрезер и торцовочную фрезу с упорным подшипником.

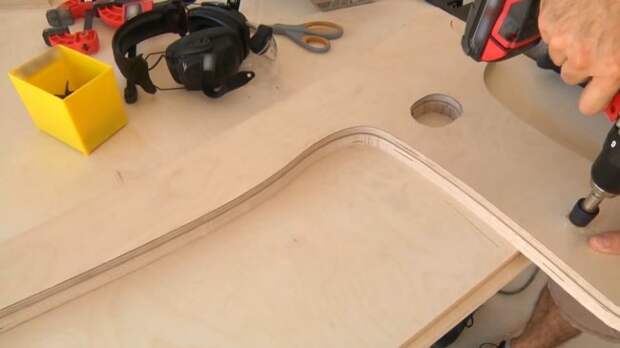

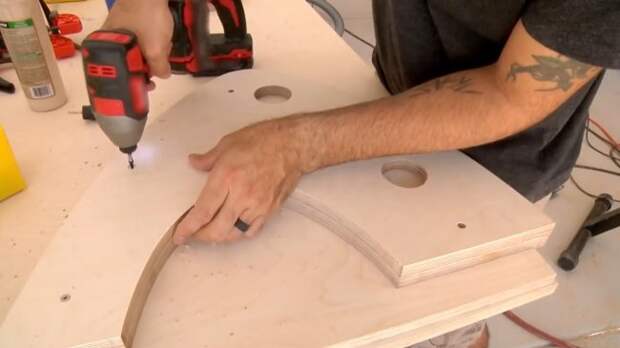

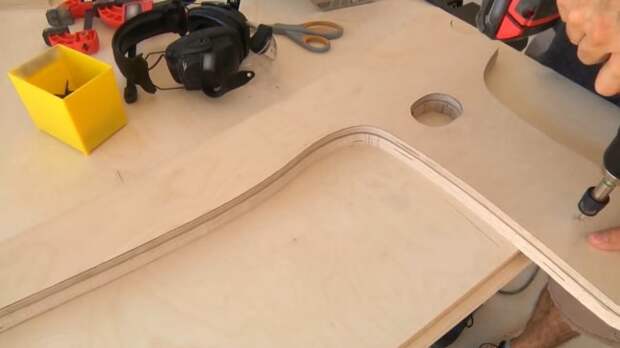

Скрепляем шаблон с одним из рабочих сегментов с помощью нескольких потайных шурупов.

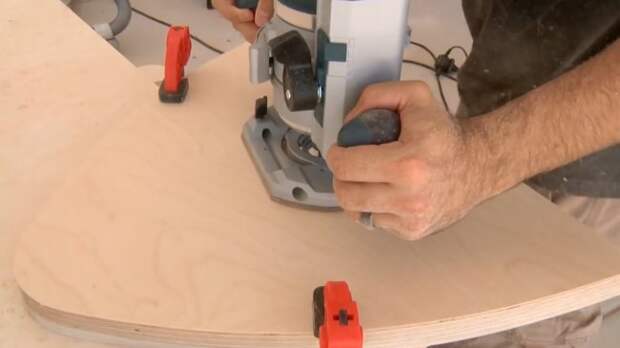

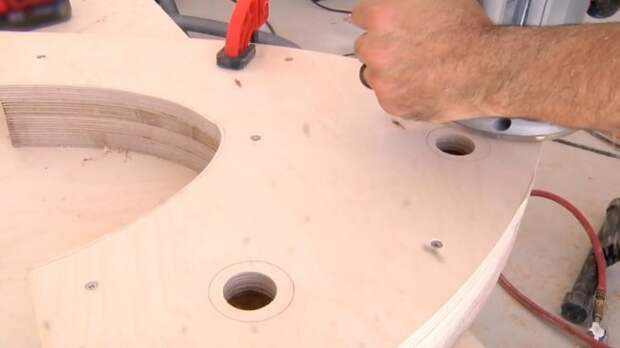

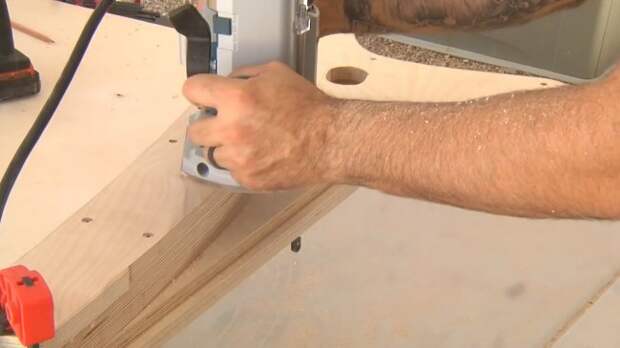

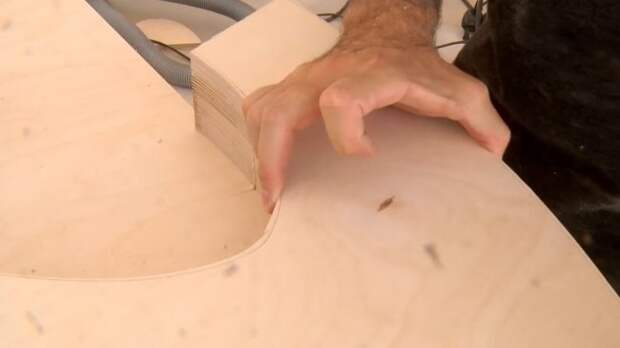

Положив деталь шаблоном вниз фрезеруем края, удаляя излишки материала, в точности повторяя очертания шаблона. Шаблон понадобится нам только для первого круга фрезерования.

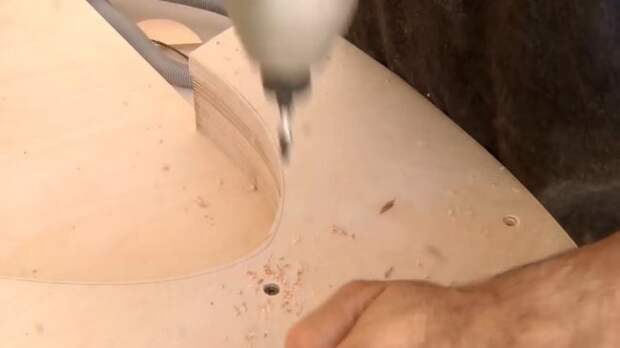

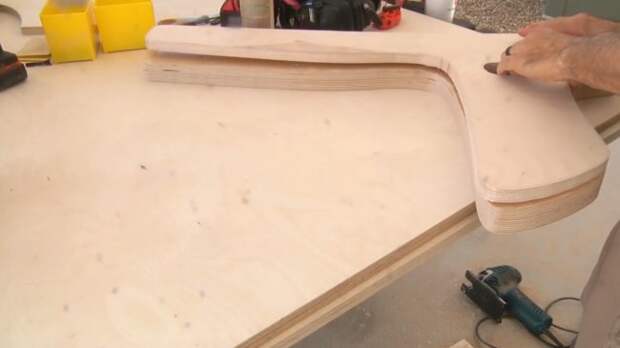

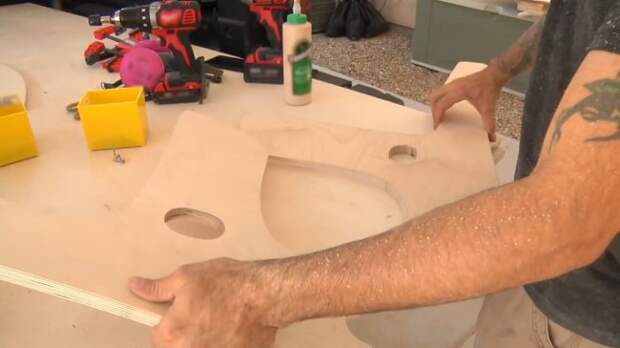

Приклеиваем только что отфрезерованную деталь к другой необработанной детали и ввинчиваем потайные шурупы. Переворачиваем конструкцию на другую сторону и продолжаем фрезеровать.
Теперь добавим ещё один необработанный элемент и положим его на ту сторону, на которую выходят шляпки шурупов, и снова приклеиваем её к конструкции и привинчиваем шурупами. Повторно фрезеруем.

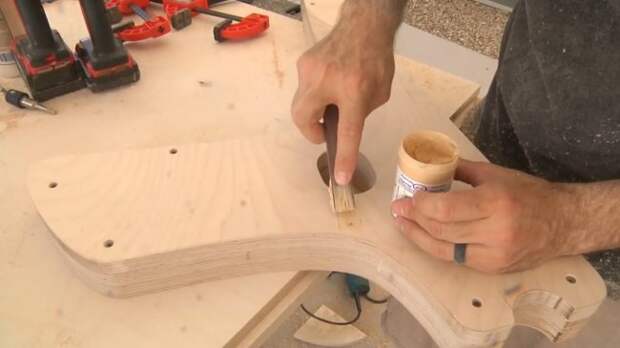

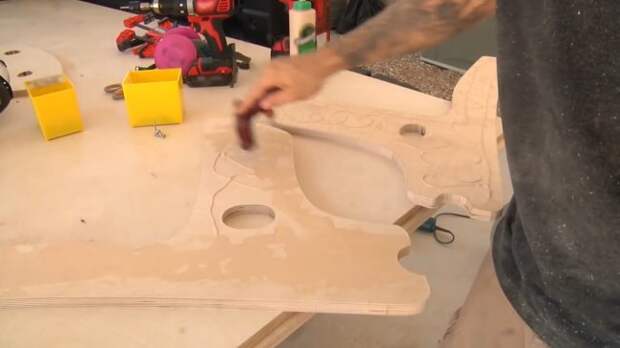

Закрываем шляпки шурупов замазкой. И один из 15-ти элементов сиденья готов.

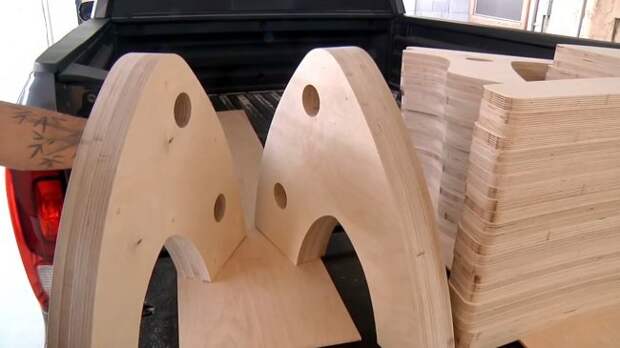

С боковыми опорами поступаем подобным образом, только на их идёт по 4 элемента на каждую. И в наружной детали отверстий не будет! Далее прикручиваем шаблон к одной из боковых панелей отверстиями. И снова обтачиваем форму фрезером и удаляем шаблон.
Затем приклеиваем одну из панелей без отверстий к той детали, которую только что фрезеровали и стягиваем их шурупами.

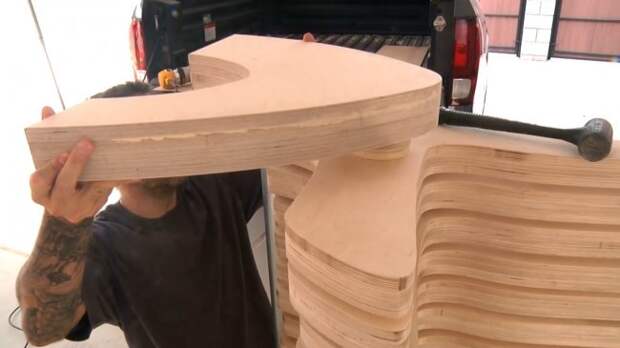

Переворачиваем панель на другую сторону и фрезеруем по периметру. Приклеиваем третью необработанную составляющую и обрабатываем фрезером. Повторяем этот же процесс с четвёртой финальной деталью.

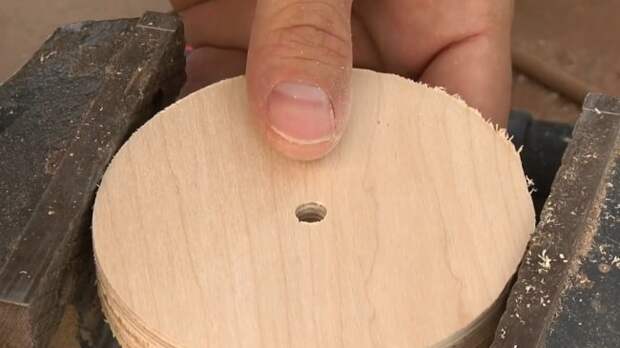

Чтобы сделать прокладочные кольца, нам понадобятся две коронки по дереву разных диаметров: на 2,4 и на 4 дюйма. А также обычное сверло на 1/4 дюйма.

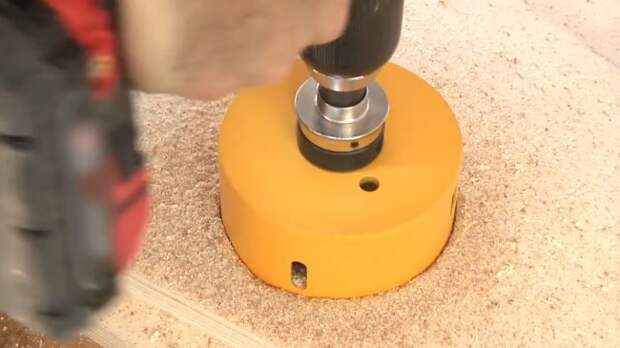

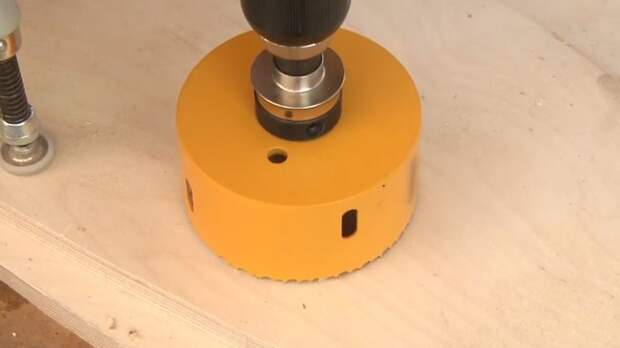

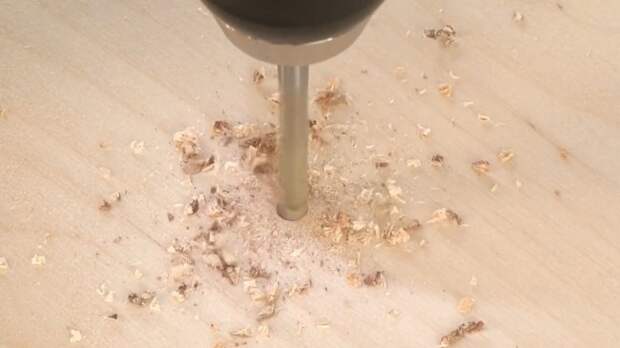

Первичное отверстие делаем сверлом на 1\4 дюйма. Затем переходим на 4-х дюймовую насадку, используя отверстие на 1/4 дюйма в качестве ориентира.
Ключ успешного использования короночных насадок заключается в медленном запиливании материала. Держим сверло уверенно и перпендикулярно к плоскости и просто отдаём процессу должное время. Если продвигаться слишком быстро или надавливать, пилка может застрять, и это вызовет блокировку сверла.

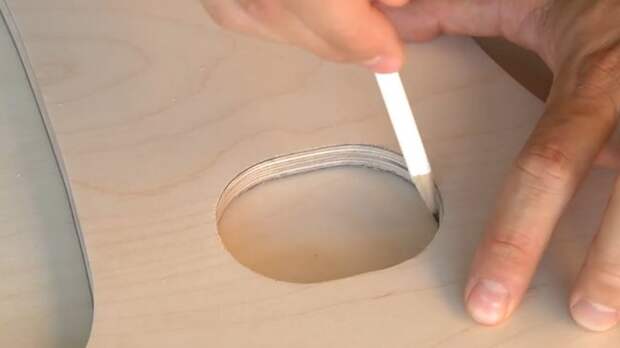

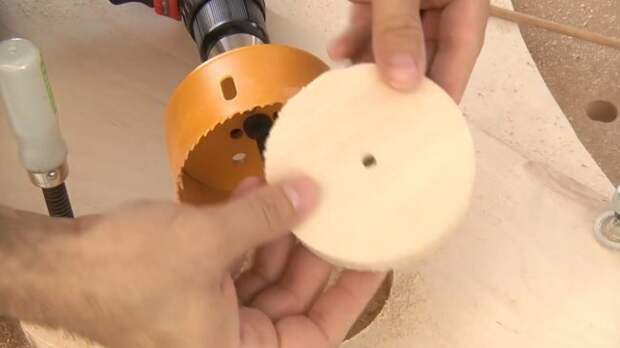

Обычно кругляк выпадает сам, но если этого не произошло, воспользуйтесь обычным карандашом.

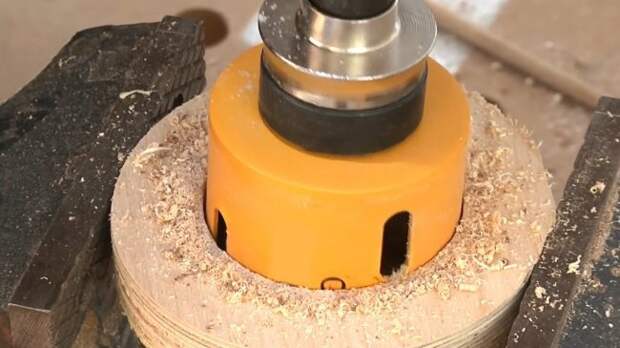

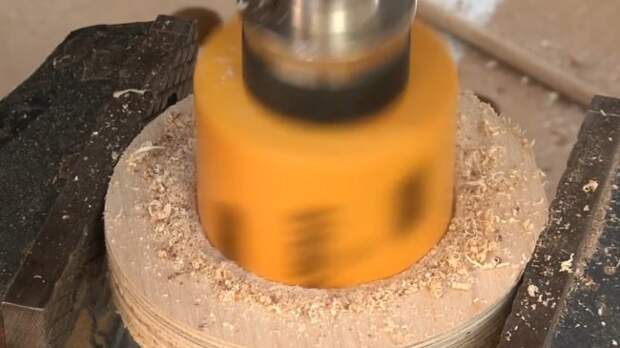

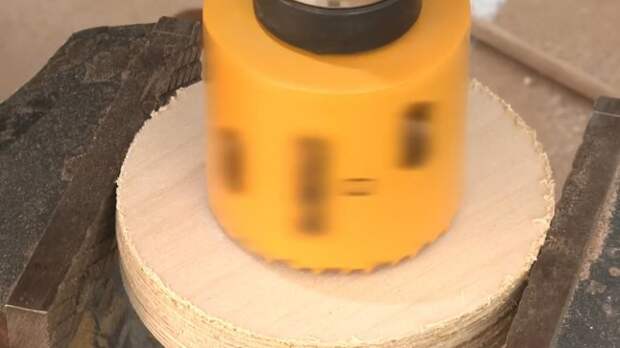

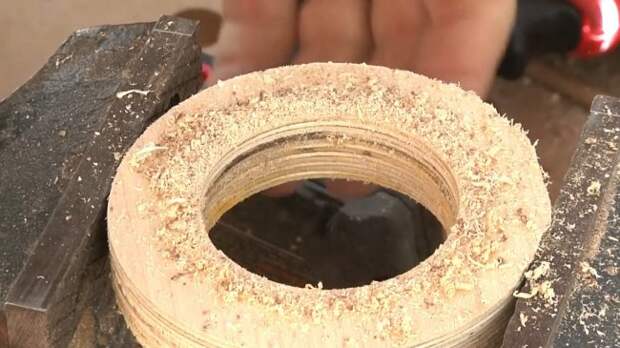

Чтобы сделать отверстие в 2,4 дюйма, зажмём прокладку в тисках и высверлим центр.
Для лучшего результата перевернём кольцо до того, как полностью пройдём материал насквозь и начнём сверлить с другого конца. Так края будут чище. Нужно сделать 16 таких прокладочных колец.

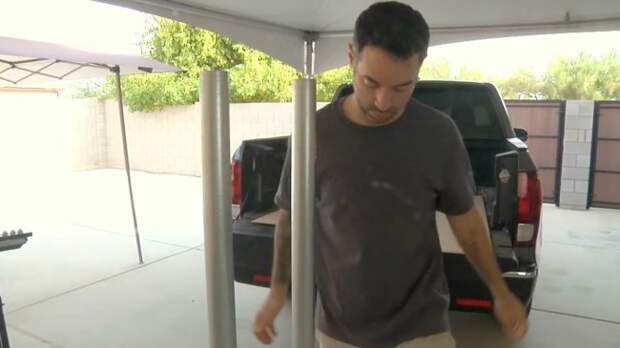

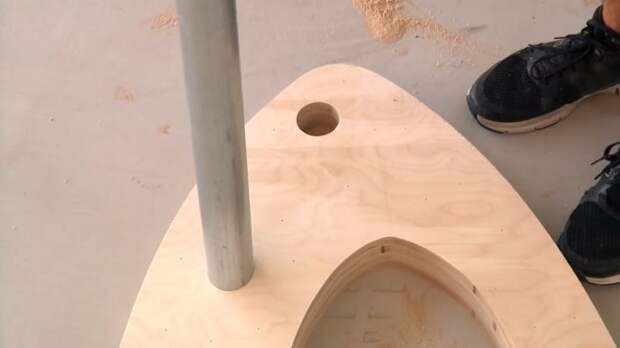

Затем собираем боковую опору с трубами.

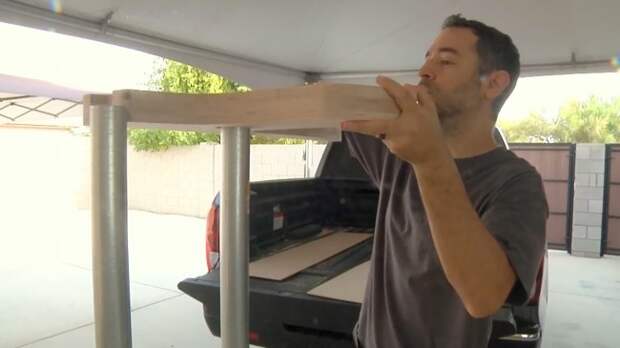

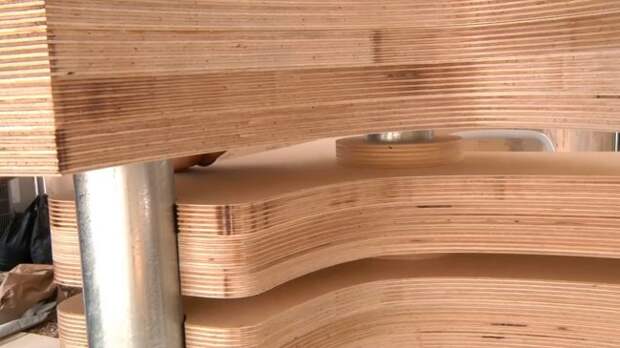

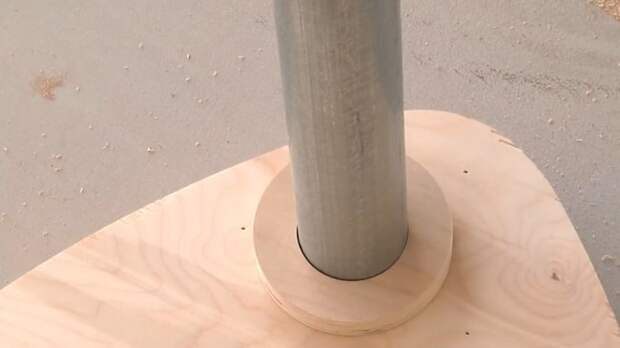

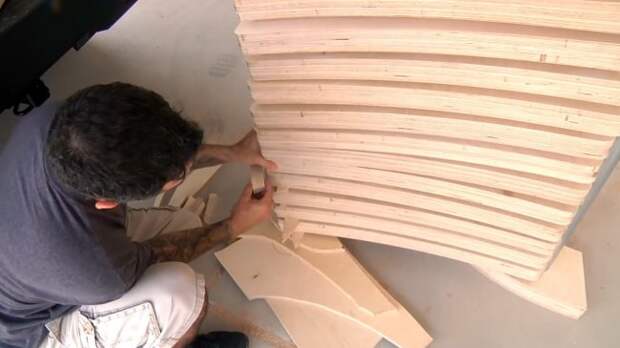

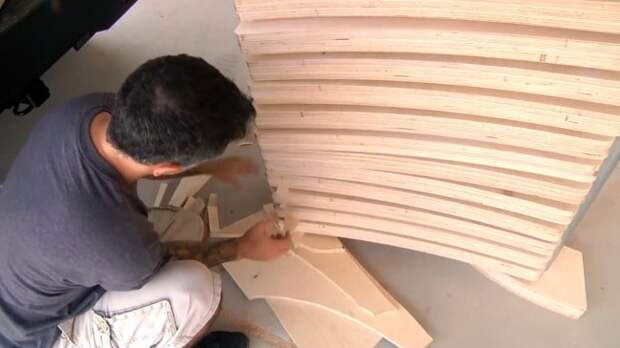

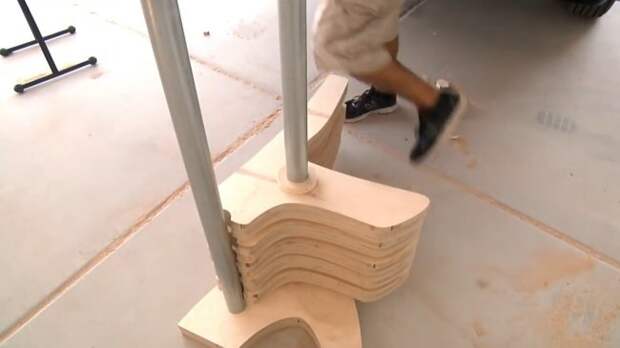

Соорудим из имеющихся элементов штабель, перемежая каждую панель прокладочным кольцом. Чтобы выровнять их всех, подложим небольшие кусочки дерева между секциями в верхней части конструкции.

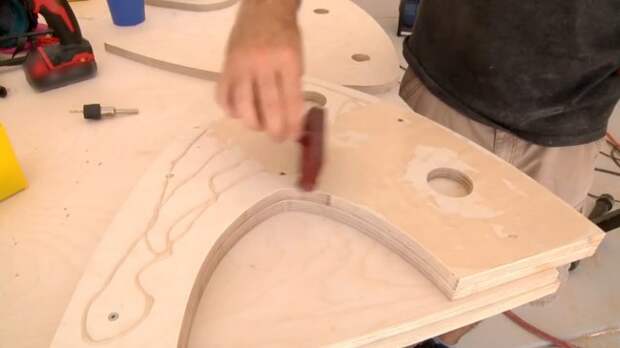

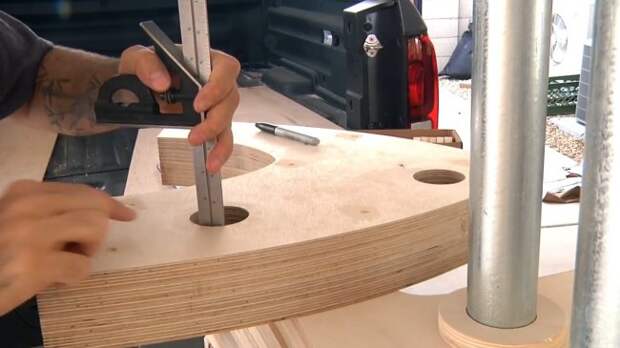

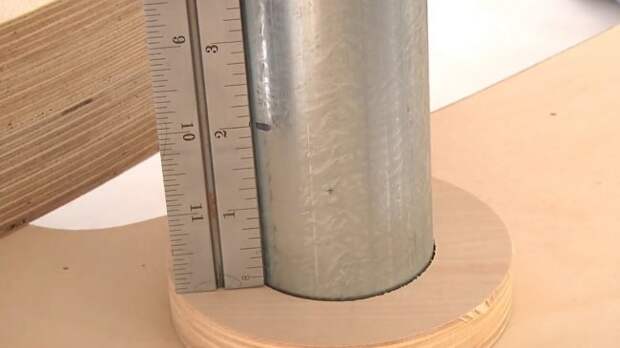

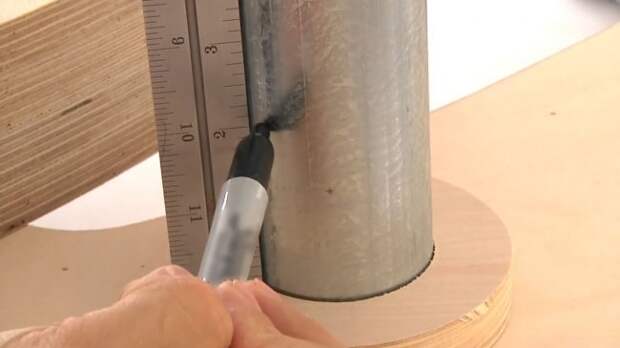

Последнюю секцию пока не прикрепляем. Вместо этого замеряем глубину отверстия и переносим замеры на трубу с помощью линейки, приставленной к верхней плоскости последнего прокладочного кольца. Придаём всем элементам округлую форму и обрабатываем их орбитальной шлифовальной машинкой перед последней сборкой.

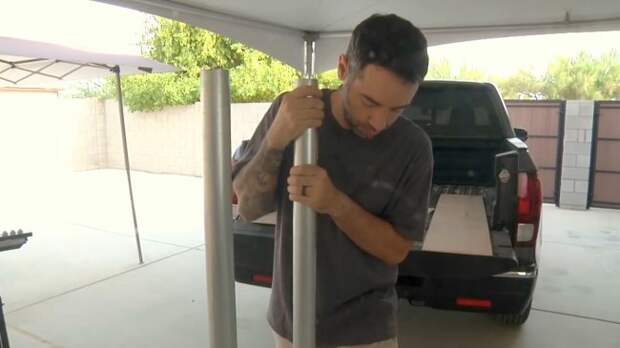

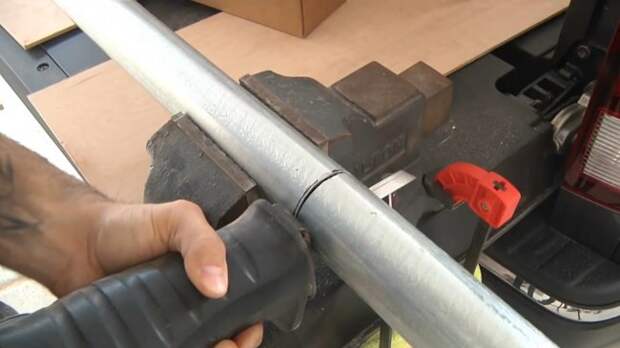

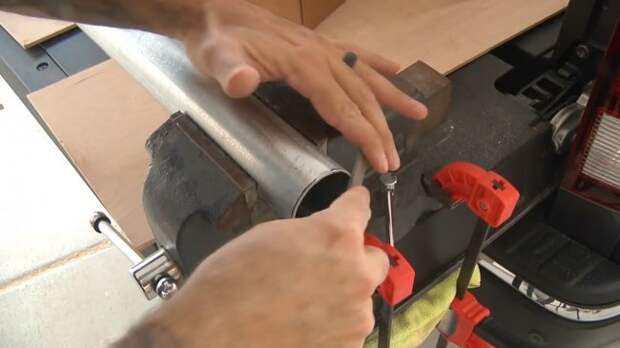

Теперь вынимаем трубки и обрезаем их до нужной длины.
По желанию можно залить немного эпоксидной смолы в отверстия для более надёжного соединения.

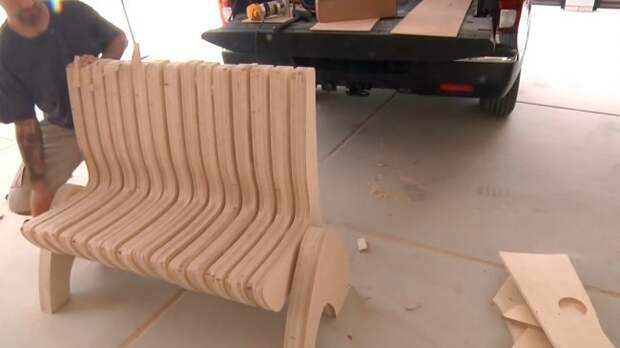

Ну, и тяжёлая же, бестия! Не забудьте согнуть колени, когда будете её переворачивать.
Шаблоны и чертежи для изготовления лавки-трансформера Вы можете найти на веб-сайте The Wood Whisperer
Теперь, когда работа окончена, можно и расслабиться!
Спасибо автору за оригинальную идею!
Всем хорошего настроения и интересных самоделок!
